示蹤線以它防水更好、示蹤更快、防腐更強、拉力更大等特點,是結合地下非金屬管道無法探測及使用現有電線、線纜等產品的優點及缺點加以繼承和改良的換代新型科技產品。它適用于：燃?xì)狻⒆詠?lái)水、排水、污水等地下非金屬管道的快速探測與精準定位。它隨非金屬管道一起敷設，利用探測設備與示蹤線纜金屬線芯進行點對點信號交換，從而檢測出它存在于地下的準確位置，并可同步測判出非金屬管道的埋深、走向以及管徑的大小。示蹤線產品的問世及不斷研發，結合國家及各地方部門的相關要求，相信將會對我國今后繁榮的地下管網建設起到很好的促進作用。

一、示蹤線概念

   隨著PE管道在天然氣及供水行業的進一步普及，燃?xì)庵?低壓管網由PE管逐步取代鋼管及鑄鐵管；由于PE管不導電，不導磁，無法對PE管進行示蹤，給日后的管道維修帶來不便，因此示蹤線也隨之出現。目前市場上常用的“示蹤線”有銅包鋼材質示蹤線，薄膜鋼絲壓制示蹤線，電線示蹤線。
 二、示蹤線作用

   “示蹤線”用于對PE管道的探測、示蹤及定位；
“示蹤線”同PE管一起鋪設；一般會采用金屬線芯，通過探測設備給“金屬線”施加信號，由探測接收機接收信號，從而找到示蹤線的準確位置，即同步示蹤到PE燃?xì)夤艿赖木唧w位置；以便于對PE管道進行改造及維修。

三、示蹤線發展

  示蹤線的發展已經歷三代：
 1.第一代示蹤線：是由鋁箔和塑料薄膜的母體組成，鋁箔主要是傳輸信號，母體是固定鋁箔。這種示蹤線缺點：鋁箔強度非常低，即使在生產，運輸過程中也很容易斷裂，輔設易損傷，同時鋁箔的電阻非常大，有效探測距離和深度有限。
 2.第二代示蹤線：是由鋼絲和塑料薄膜壓制而成，該示蹤線由鋼絲為導體，電阻大，探測距離有限，難以滿足實際需要。
3.第三代示蹤線：是由銅包鋼金屬線芯和PE外保護層組成，外觀成線狀。以下以HX-13II示蹤線為例
四、示蹤線結構

1、PE外保護層，絕緣、防腐、防水、抗老化

2、銅層，增強導電性，提高電信號

3、鋼芯，增強線體強度

4、雙線連體結構，可以使兩條線同等受力，受力均勻

五、示蹤線優勢

1、電阻小

2、抗拉強度高

3、抗腐蝕抗老化能力強

4、雙線優勢

5、連接處有專用防護接頭連接

六、連接方式

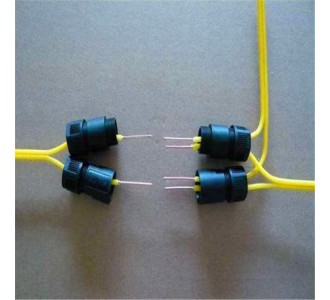

示蹤線有專用的防護接頭，用于線于線之間的連接，接頭具備防水防腐的密閉腔體，將示蹤線裸露線頭放置于密閉腔體內，從而保護裸露的失蹤線頭無法被腐蝕，接頭由PE材料制造，本身具備抗腐蝕、抗老化能力。

七、示蹤線的鋪設與探測

示蹤線在鋪設時一定要和管道一起放置，埋地管線探測人員要經過培訓并且合格后才能上崗操作，探測時，將管線探測儀發射機一端接在失蹤線上，另外一端接地，沿管線大致走向，用管線探測儀探測管線位置和深度。
