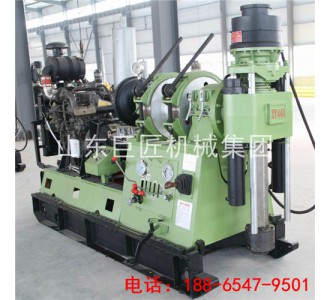

一、XY-44A液壓巖芯鉆機概述
XY-44A地質勘探鉆機是在XY-44型鉆機的基礎上設計的新產品，除具備以上兩種機型鉆機的技術性能參數外，立軸給進部分增加了導向桿結構；配有水剎車、手壓油泵。
XY-44A千米鉆機主要適用于以合金和金剛石鉆進為主的巖心鉆探，也適用于工程地質勘探、水文水井鉆進，以及大口徑基礎樁工程施工。
二、XY-44A液壓巖芯鉆機主要特點
1、具有較多的轉速級數（8級）和合理的轉速范圍，低速扭矩大（最大達3200牛頓·米），既適合以合金、金剛石巖心鉆進，也可用于工程地質勘察，水文水井鉆進和基礎樁工程施工。
2、立軸通孔直徑大（直徑93毫米），雙軸缸液壓給進，行程較長（可達600毫米），工藝適應性強，特別適合大直徑鉆桿繩索取心（上部取心）鉆進，有利于提高鉆進效率和減少孔內事故。
3、鉆進能力大，直徑71毫米繩索取心鉆桿額定鉆進深度可達1000米。
4、重量輕，可拆性好，鉆機凈重2300千克，主機可分解為10個部件（最大可拆部件重量300千克），搬遷方便，宜于山區工作。
5、液壓卡盤采用單向供油，卡盤夾持力大，夾持穩定。
6、配有水剎車，深孔鉆進，下鉆平穩安全。
7、采用單聯齒輪油泵供油，安裝簡單，方便使用，功率消耗少，液壓系統油溫低，工作穩定。系統中裝有手搖油泵，當動力機不能工作時仍可用手搖油泵起出孔內鉆具。
8、鉆機結構緊湊，布局合理，所有部件表露在外，不相互重迭，便于維護、保養和修理。
9、重心低，移車距離長（可達460毫米），固定牢靠，高速鉆進穩定性好。
10、配有防震儀表，儀表壽命長，利于掌握孔內情況。操縱手把較少，操縱靈活可靠。
三、XY-44A液壓巖芯鉆機技術參數
|
1、鉆進能力 |
|||
|
（1）巖心鉆進 |
|||
|
鉆桿類別 |
鉆桿規格 |
鉆進深度 |
|
|
國產鉆桿 |
內外平式鉆桿 |
φ43×6鉆桿 |
1400米 |
|
φ54×6鉆桿 |
1000米 |
||
|
φ67×6鉆桿 |
830米 |
||
|
內加厚式鉆桿 |
φ50×5.5鉆桿 |
1300米 |
|
|
φ60×6鉆桿 |
950米 |
||
|
繩索取心鉆桿 |
φ55.5×4.75鉆桿 |
1400米 |
|
|
φ71×5鉆桿 |
1000米 |
||
|
φ89×5鉆桿 |
800米 |
||
|
DCDMA 制造商協會）鉆桿 |
內加厚式鉆桿 |
BW鉆桿 |
1250米 |
|
NW鉆桿 |
1000米 |
||
|
HW鉆桿 |
660米 |
||
|
繩索取心鉆桿 |
BQ鉆桿 |
1400米 |
|
|
NQ鉆桿 |
1100米 |
||
|
HQ鉆桿 |
750米 |
||
|
（2）水文水井鉆進 |
|||
|
鉆桿規格 |
鉆孔直徑 |
鉆進深度 |
|
|
60毫米（外加厚）鉆桿 |
200毫米 |
800米 |
|
|
73毫米（外加厚）鉆桿 |
350毫米 |
500米 |
|
|
89毫米（外加厚）鉆桿 |
500毫米 |
300米 |
|
|
（3）基礎樁鉆進 |
|||
|
用89毫米（外加厚） 鉆桿鉆孔直徑 |
松散地層 |
1000毫米 |
|
|
硬巖地層 |
600毫米 |
||
|
鉆孔深度 |
100米 |
||
|
2、鉆孔角度 |
0～360度 |
||
|
3、動力機 |
|||
|
電動機 |
Y225S-4 |
37千瓦 |
1480轉/分 |
|
柴油機 |
YC4108ZD |
50千瓦 |
1500轉/分 |
|
4、回轉器 |
|||
|
型式 |
雙油缸液壓給進機械回轉式 |
||
|
立軸通孔直徑 |
93毫米 |
||
|
立軸轉速 |
|||
|
動力機轉速（轉/分） |
970（用于工程鉆進） |
1480（用于巖心鉆進） |
|
|
正轉低速（轉/分） |
54；100；142；207； |
83；152；217；316 |
|
|
正轉高速（轉/分） |
166；306；437；635 |
254；468；667；970 |
|
|
反轉（轉/分） |
44；135 |
67；206 |
|
|
立軸最大扭矩 |
3.2千牛·米 |
||
|
立軸行程 |
600毫米 |
||
|
立軸最大起重力 |
120千牛 |
||
|
立軸最大加壓力 |
90千牛 |
||
|
5、卷揚機 |
|||
|
型式 |
行星齒輪傳動 |
||
|
鋼絲繩直徑 |
17.5毫米繩6W（16）或18.5毫米繩6×19 |
||
|
卷筒鋼絲繩容量 |
（17.5鋼絲繩）（170kg/mm2）110米 |
||
|
（18.5鋼絲繩）（170kg/mm2））90米 |
|||
|
單繩最大提升力 |
45千牛 |
||
|
鋼絲繩提升速度 |
|||
|
當動力機轉速為1000轉/分時 |
0.47；0.86；1.22；1.78米/秒 |
||
|
當動力機轉速為1500轉/分時 |
0.70；1.29；1.84；2.68米/秒 |
||
|
6、離合器 |
|||
|
型式： 干式單片摩檫離合器 |
|||
|
7、變速箱 |
|||
|
型式： 滑移齒輪變速箱（4正1反） |
|||
|
8、油泵 |
|||
|
型式： 單聯齒輪油泵 |
|||
|
排量 |
20ml/r |
||
|
工作壓力 |
20兆帕 |
||
|
最大壓力 |
25兆帕 |
||
|
9、水剎車 |
|||
|
工作轉速 |
700～1800轉/分 |
||
|
單繩平衡速度 |
3～8米/秒 |
||
|
單繩平衡負荷 |
45千牛 |
||
|
10、機架 |
|||
|
型式： 滑撬式（帶滑動底座） |
|||
|
鉆機后退行程 |
460毫米 |
||
|
11、外形尺寸（長×寬×高） |
3042×1100×1920毫米 |
||
|
12、鉆機重量（不包括動力機） |
2300千克 |
||
|
13、可拆最大部件重量 |
300千克 |
||
