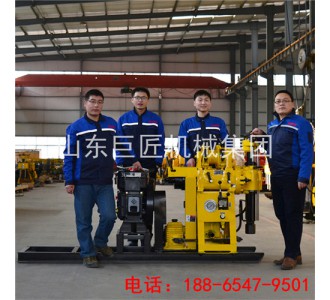

一、HZ-130YY液壓巖芯鉆機簡介
HZ-130YY液壓巖芯鉆機在普通鉆機基礎上增加鉆機移位滑道，可實現快速更換鉆具提高工作效率降低勞動強度。
二、HZ-130YY液壓巖芯鉆機適用范圍
1、本鉆機適用于水井鉆探，普查勘探，地球物理勘探，道路及建筑勘探以及打爆破孔等鉆進工程。
2、可根據底層的不同選用合金、金剛石及復合片等鉆頭進行鉆進。
3、可鉆2-9級的沙質粘土及巖層等。
三、HZ-130YY液壓巖芯鉆機主要特點
1、具有油壓自動進給機構，提高鉆進效率，減輕工人勞動強度。
2、卷揚機加裝保持架，形成雙面支撐星輪的結構，可承受強烈沖擊
3、立軸箱四組軸承定位，保證回轉器有足夠剛性應對碎石層，卵石層等復雜地質條件。
4、本機采用錐度離合器，具有傳遞扭矩大，操作方便，免維護的突出特點。
四、HZ-130YY液壓巖芯鉆機技術參數
|
整機參數 |
|
|
鉆孔深度 |
130m |
|
最大開孔直徑 |
φ75-φ220mm |
|
終孔直徑 |
75mm |
|
主動鉆桿 |
53/59*4200mm |
|
鉆桿直徑 |
φ50mm |
|
鉆孔傾角 |
90°～75° |
|
配套動力（柴油機） |
13.2KW 2200r/min |
|
結構重量/尺寸 |
850kg/2400*950*1400 |
|
立軸 |
|
|
立軸轉速 |
142 285 570r/min |
|
立軸行程 |
450mm |
|
卷揚機 |
|
|
單繩提升力 |
9.6KN |
|
單繩提升速度 |
0.41 0.82 1.64m/s |
|
卷筒直徑 |
φ140mm |
|
鋼絲繩直徑 |
φ9.3mm |
|
鋼絲繩容量 |
27m |
|
鉆塔 |
|
|
額定負荷 |
2t |
|
有效高度 |
6m |
|
塔腿規格 |
73mm |
|
泥漿泵 |
|
|
型號 |
BW95 |
|
流量 |
95L/min |
|
最大壓力 |
1.2Mpa |
|
往復次數 |
93次/min |
|
吸水管直徑 |
φ51mm*4.5m |
|
出水高壓管直徑 |
φ32mm*6m |
山東巨匠機械集團有限公司專業供應液壓回轉式巖芯鉆機，主要型號有：HZ-130Y、HZ-130YY、XYX-130、XYD-130、HZ-200Y、HZ-200YY、XYX-200、XYD-200、XYC-200A、XYC-200。
